Тип оборудования: ультразвуковой дефектоскоп, вихретоковый дефектоскоп, ультразвуковой толщиномер
Производитель дефектоскопов Peleng: Россия
Серия: Пеленг УД3
Модель: УД3-307ВД Peleng
Описание: прибор для поиска дефектов и измерения толщины
Гарантия на ультразвуковой дефектоскоп Пеленг УД3-307ВД : 12 месяцев.
Сертификаты на дефектоскоп PELENG 307 УД3-307ВД :
- Сертификат Реестра средств измерений Госстандарта РФ.

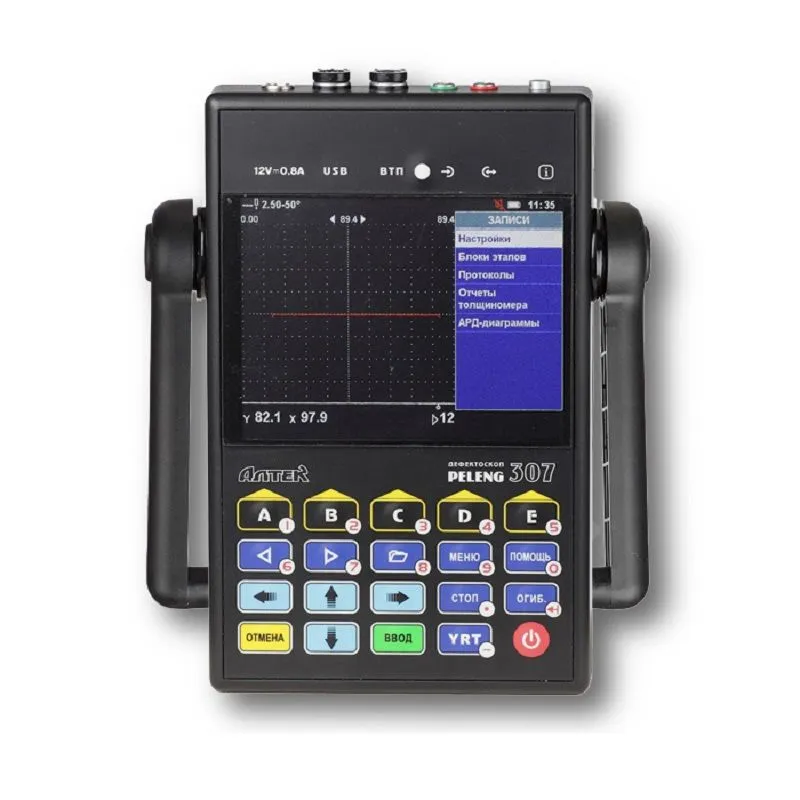

Ультразвуковой дефектоскоп Пеленг УД3-307ВД - новейшая разработка PELENG с улучшенным интуитивным интерфейсом работает с отечественными и зарубежными преобразователями. PELENG УД3-307ВД объединяет 3 устройства в одном: ультразвуковой дефектоскоп, ультразвуковой толщиномер и вихретоковый дефектоскоп. А-развертка. В-развертка (визуализация контролируемого сечения). W-развертка (изображение хода лучей с указанием мест расположения дефектов).
Дефектоскоп УД3-307ВД, известный также как «PELENG-307» («ПЕЛЕНГ-307») - прибор неразрушающего контроля, в основу функционирования которого положены технологии ультразвуковой и вихретоковой дефектоскопии. Семейство дефектоскопов «PELENG» («ПЕЛЕНГ»), в составе которого выпускается УД3-307ВД - это линейка ультразвуковых, вихретоковых и комбинированных дефектоскопов, которые за годы эксплуатации зарекомендовали себя как приборы, в полной мере отвечающие современным требованиям приборостроения и дефектоскопии. Помимо универсальности, дефектоскоп УД3-307ВД отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25°С ... +50°С). Удобство работы с прибором обеспечивает продуманный интерфейс: цифровая клавиатура, расположение функциональных кнопок непосредственно под экраном (одна кнопка - одна функция), возможность автоматического запоминания настроек и протоколов, защита результатов контроля и настроек от несанкционированного удаления.
Режимы работы дефектоскопа PELENG 307 УД3-307ВД:
Режим "ультразвуковой дефектоскоп"
- диапазон частот 0,4 .. 10 МГц
- полная совместимость с отечественными и с зарубежными преобразователями
- А-развертка
- В-развертка (визуализация контролируемого сечения)
- W-развертка (изображение хода лучей с указанием мест расположения дефектов)
- автоматическая установка длительности развертки в зависимости от длительности зоны контроля
- обобщенные АРД диаграммы (AVG, DGS) (настройка на поиск дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности; автоматическое определение эквивалентного размера выявленного дефекта; автоматического расчета временной регулировки чувствительности или криволинейного порога)
- индивидуальные АРД диаграммы (AVG, DGS) (для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму)
- три уровня чувствительности (поисковый, оценочный, браковочный) на экране выводится как три разноцветных порога
- измерение характеристик дефекта в автоматическм или ручном режиме (координаты, условные и эквивалентные размеры)
- автоматическая установка скорости ультразвуковых волн в зависимости от угла ввода преобразователя и выбранного материала
- автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ - 64
- режим учета кривизны поверхности изделия при расчете координат дефекта
- режим оценки затухания
- слежение за качеством акустического контакта
- двойная зона контроля
- настройка глубиномера и чувствительности в полуавтоматическом режиме
- возможность просмотра сигнала в непродетектированном виде
- корректировка частоты следования зондирующих импульсов (20...5000 Гц)
- дополнительные режимы: стоп-кадр и огибающая (активация одной кнопкой)
- способность работы с DAC-кривыми
- фунция автоматического определения характеристик преобразователя при его касании к специальной контактной поверхности на коммутационной панели дефектоскопа
Режим "ультразвуковой толщиномер"
- точность измерения до 0,01 мм
- минимальная толщина измеряемого объекта 0,8 мм
- возможность измерения толщины сечения как по первому донному сигналу, так и по двум донным сигналам
- способность мерить толщину материала без учета толщины покрытия
- А-развертка позволяет производить измерения при загрязненной поверхности
- отчеты о измерении толщины выводятся в виде таблицы
Режим "вихретоковый дефектоскоп"
- данный режим используется для поиска поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
- Информация о дефектах выводится на экран в виде бегущей развертки или комплексной плоскости
- при удалении преобразователя от объекта контроля происходит автоматическая остановка развертки
- контроль в динамическом и статическом режимах
- незначительное изменение сигнала при изменении наклона преобразователя
- специальные насадки для преобразователя сохраненяющие его перпендикулярное положение на криволинейных поверхностях
