Назначение
Кожух-диафрагма свинцовая XRS АП предназначена для формирования потока ионизирующего излучения в нужном направлении с телесным углом, определяемым геометрией окна диафрагмы и его расположением.
Кожух-диафрагмы XRS АП используются при фронтальном просвечивании труб импульсными рентгеновскими аппаратами серий АРИОН, АРИНА и ПАМИР. Применение диафрагм в рентгенографии решает две основные задачи:
задача 1: повышение качества снимков за счет снижения отраженного и рассеянного излучений;
задача 2: ослабление неиспользуемого ионизирующего излучения как дополнительная мера по обеспечению радиационной безопасности персонала.
Кожух-диафрагмы XRS АП изготавливаются в соответствии с ТУ 4276-037-96651179-2015. Эксплуатация изделия регламентирована требованиями СанПиН 2.6.1.3164-14.
Модификации кожуха-диафрагмы XRS АП

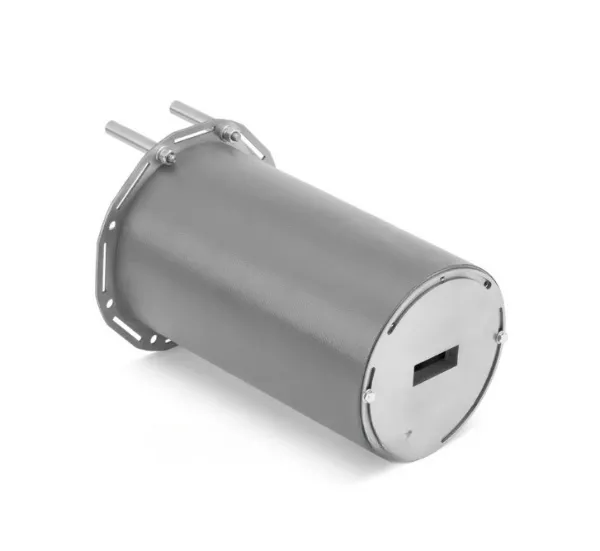

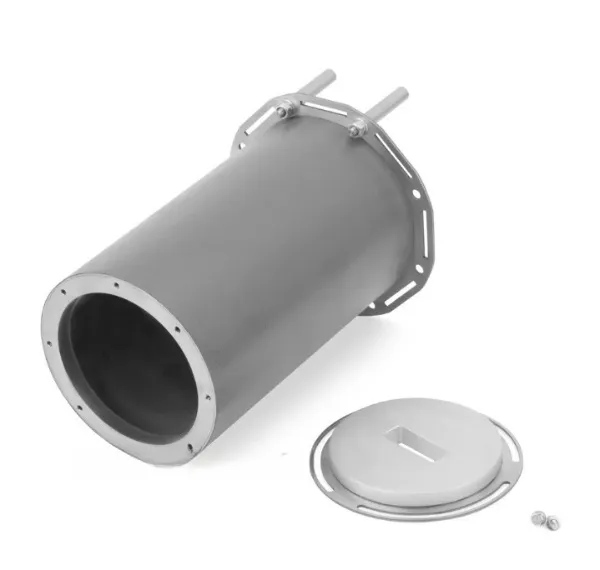

Кожух-диафрагма XRS АП (без возможности смены диафрагмы)Кожух-диафрагма XRS АП СД со сменной свинцовой диафрагмой

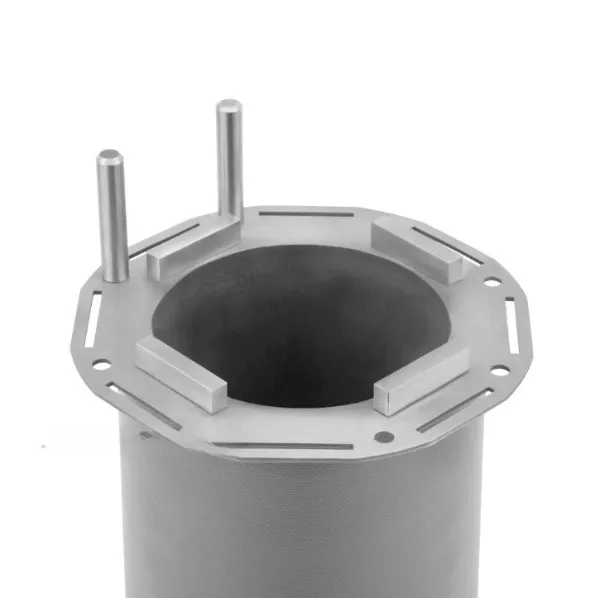

Кожух-диафрагма XRS АП устанавливается на тубус излучателя рентгеновского аппарата и крепится к корпусу стяжками. Для предотвращения повреждения лакокрасочного покрытия тубуса рентгеновского аппарата, корпус кожух-диафрагмы с внутренней стороны защищен резиновым слоем. Для защиты от внешних повреждений используется ПВХ ткань. Конструкция фланца кожух-диафрагмы позволяет регулировать положение окна выхода излучения с шагом 45 градусов в направлении оси рентгеновского аппарата. В модификации со сменной свинцовой диафрагмой дополнительно предусмотрена бесступенчатая регулировка положения окна диафрагмы без смены положения кожуха.
Модификация кожух-диафрагмы XRS АП-300М СД для моноблочных рентгеновских аппаратов АРИОН-300М выпущенных после 01.11.2020 имеет болтовое крепление к корпусу аппаратов.
Кожух-диафрагма XRS АП-300М СД
Варианты расположения и формы окна диафрагмы
Окно диафрагмы может быть расположено на фронтальной части кожуха или на его боковой поверхности. При фронтальном расположении окно может быть круглым или прямоугольным, при боковом расположении — только прямоугольным. В модификации кожух-диафрагмы со сменными диафрагмами (XRS АП СД) окно располагается только фронтально. Боковое расположение окна для кожух-диафрагмы XRS АП СД не предусмотрено.
Модификация XRS АП (без возможности смены диафрагмы)

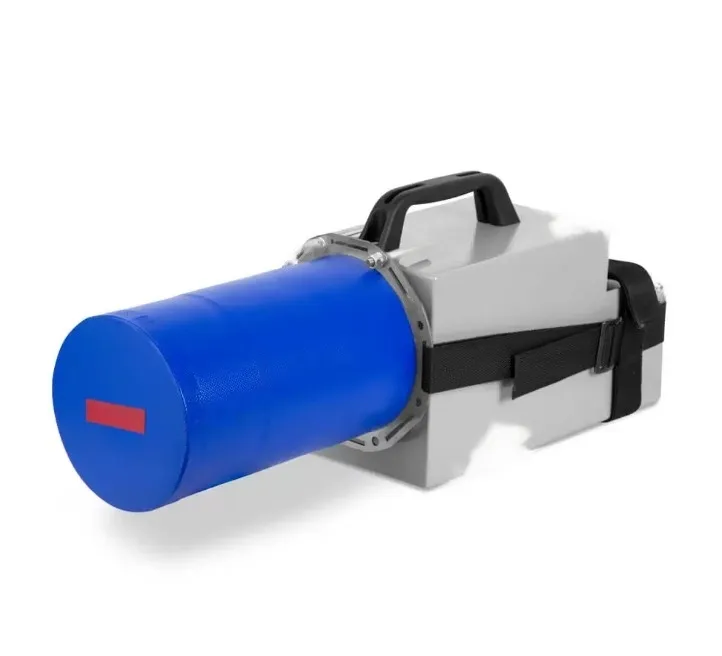

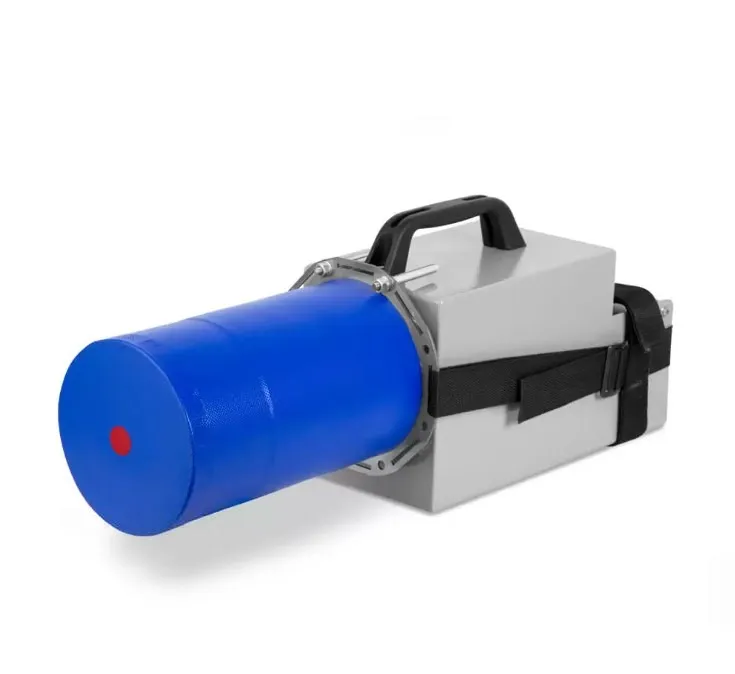

Фронтальное расположение круглого окна на XRS АПФронтальное расположение прямоугольного окна на XRS АП

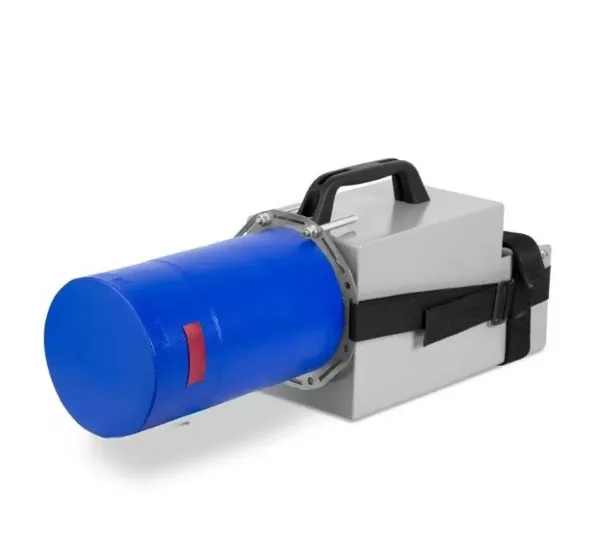

Боковое расположение прямоугольного окна на XRS АП
Модификация XRS АП СД со сменной диафрагмой

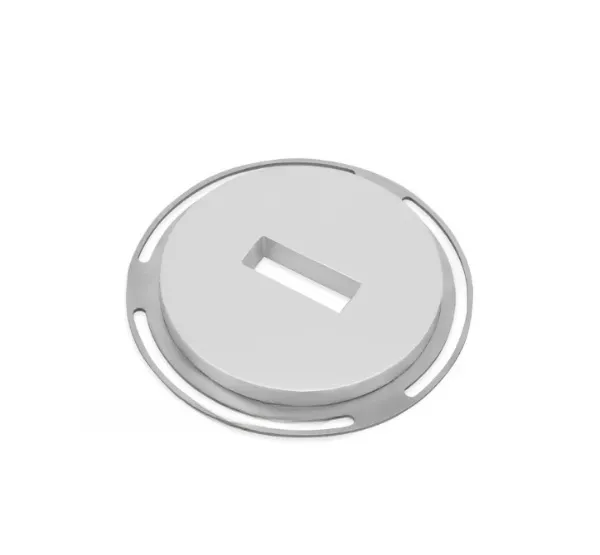

Фронтальное расположение круглого окна на XRS АП СДФронтальное расположение прямоугольного окна на XRS АП СД
Маркировка
Расшифровка обозначений кожух-заглушки XRS АП
Для кожух-диафрагм для ренгеновского аппарата Арион-300М вместо xxx/yyy используется маркировка 300М.
Для возможности применения кожух-диафрагм с двумя ренгеновскими аппаратами, имеющими разные диаметры и длины излучателей, использкется дополнительная переходная втулка и кольцо. При этом xxx/yyy заменяется на xxx1/yyy1-xxx2/yyy2, где первая пара размеров для кожуха без втулки, а вторая пара размеров для кожуха с втулкой.
