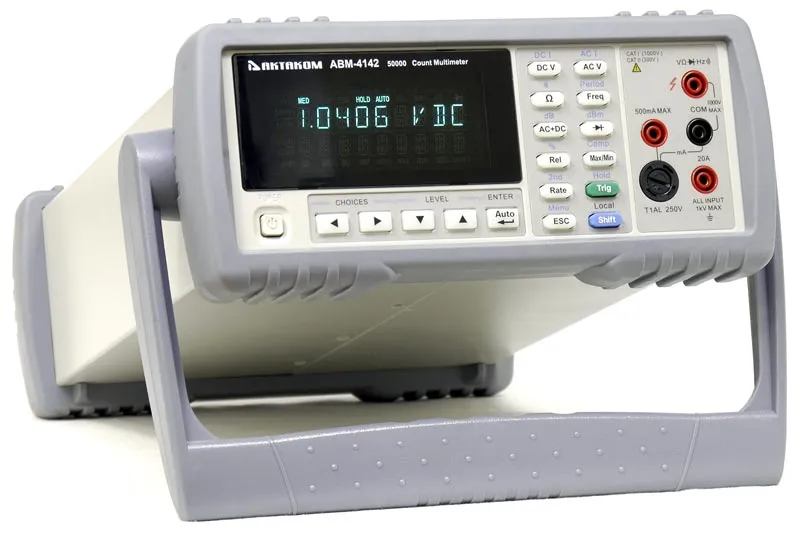

- ВФД дисплей. Разрядность индикатора 41/2 (51000 отсчетов)
- 12 различных измерений, постоянное/переменное напряжение, постоянный/переменный ток, 2/4 – проводное измерение сопротивления, частота/период, проверка диодов, dB/dBm и др.
- TrueRMS для измерения переменного тока и напряжения
- Измерение постоянного напряжения с погрешностью 0,02% и с разрешением 10 мкВ
- Максимальная скорость 25 измерений в секунду
- Автоматический и ручной выбор диапазонов
- Фиксация максимального, минимального, среднего значений и девиации
- Удержание показаний
- Встроенные математические функции: %, dB, dBm
- Режим отображения:
однострочный
двустрочный: постоянное и переменное напряжение, постоянный и переменный ток, переменное напряжение и частота, переменный ток и частота, текущее значение и dB/dBm, текущее значение и максимальное/минимальное значение - Режим относительных измерений REL
- Функция компаратора HI/IN/LO
- Режим запуска: внутренний, ручной, по шине
- Интерфейс для подключения приборов к ПК: USB
- Поддержка SCPI комманд
- Тестирование диодов и прозвонка цепи
| Скорость | Медленная | Средняя | Быстрая | |||
| Скорость считывания (значений/сек) | DCV, DCI | 5 | 10 | 25 | ||
| ACV, ACI | 5 | 10 | 25 | |||
| Ω | 5 | 10 | 25 | |||
| AC+DC | 1.2 | 1.4 | 1.5 | |||
| Частота | 1 | 2 | 3.9 | |||
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Входной импеданс | ||
| 500 мВ | 510.00 | 10 мкВ | ±(0.02%+0.016%) | 10 МОм | ||
| 5 В | 5.1000 | 100 мкВ | ±(0.02%+0.008%) | 11.1 МОм | ||
| 50 В | 51.000 | 1 мВ | ±(0.02%+0.008%) | 10.1 МОм | ||
| 500 В | 510.00 | 10 мВ | ±(0.02%+0.008%) | 10 МОм | ||
| 1000 В | 1200.00 | 100 мВ | ±(0.02%+0.008%) | 10 МОм | ||
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Напряжение на нагрузке /сопротивление шунта | ||
| 5 мА | 5.1000 | 0.1 мкА | ±(0.05%+0.010%) | <0.6 В/100 Ом | ||
| 50 мА | 51.000 | 1 мкА | ±(0.05%+0.008%) | <0.06 В/1 Ом | ||
| 500 мА | | 510.00 | 10 мкА | ±(0.05%+0.008%) | <0.6 В/1 Ом | |
| 5 A | 5.1000 | 100 мкА | ±(0.25%+0.010%) | <0.1 В/10 мОм | ||
| 20 A | 20.000 | 1 мА | ±(0.25%+0.010%) | <0.6 В/10 мОм | ||
| Диапазон | 500 мВ | 5 В | 50 В | 500 В | 750 В | |
| Разрешение | 10 мкВ | 100 мкВ | 1 мВ | 10 мВ | 100 мВ | |
| Точность (1 год) | 20~50 Гц | ±(1.0%+0.08%) | --- | |||
| 50 Гц~20 кГц | ±(0.5%+0.06%) | ±(0.35%+0.02%) | ±(0.50%+0.03%) | |||
| 20 кГц~50 кГц | ±(1.5%+0.1%) | ±(1.00%+0.04%) | ||||
| 50 кГц~100 кГц | ±(3.0%+0.3%) | ±(3.0%+0.1%) | ||||
| Диапазон | 2 мА | 20 мА | 200 мА | 2 А | 20 А | |
| Разрешение | 0.1 мкА | 1 мкА | 10 мкА | 100 мкА | 1 мА | |
| Точность (1 год) | 20 Гц~50 Гц | ±(1.5%+0.5%) | ±(2.00%+0.5%) | |||
| 50 Гц~2 кГц | ±(0.5%+0.04%) | |||||
| 2 кГц~20 кГц | ±(2%+0.5%) | ±(3.0%+0.1%) | --- | |||
| Диапазон | Макс. значение | Разрешение | Тестовый ток | Точность (1 год) | ||
| 500 Ом | 510.00 | 10 мОм | 0.5 мА | ±(0.10%+0.010%) | ||
| 5 кОм | 5.1000 | 100 мОм | 0.45 мА | ±(0.10%+0.008%) | ||
| 50 кОм | 51.000 | 1 Ом | 45 мкА | ±(0.10%+0.008%) | ||
| 500 кОм | 510.00 | 10 Ом | 4.5 мкА | ±(0.10%+0.008%) | ||
| 5 МОм | 5.1000 | 100 Ом | 450 нА | ±(0.15%+0.008%) | ||
| 50 МОм | 51.000 | 1 кОм | 45 нА | ±(0.30%+0.010%) | ||
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Чувствительность (синус) | ||
| 5~10 Гц | 9.9999 | 0.0001 Гц | ±(0.05%+0.02%) | 200 мВскз | ||
| 10~100 Гц | 99.999 | 0.001 Гц | ±(0.01%+0.02%) | 300 мВскз | ||
| 100~100 кГц | 999.99 | 0.1 Гц | ±(0.01%+0.008%) | 300 мВскз | ||
| 100 кГц~1 МГц | 9999.9 | 10 Гц | ±(0.01%+0.008%) | 500 мВскз | ||
- Рабочая температура и влажность: 0...40 °C, ≤90%RH
- Питание: 198...242 В переменного тока, частота: 47.5...63 Гц
- Потребляемая мощность: ≤ 10 ВА
- Габаритные размеры: 277x115x340 мм
- Вес: 2,2 кг
Меню имеет трехуровневую структуру: "меню", "команды" и "параметры".
- Включение меню Shift → ESC;
- Отключение меню (Shift → ESC) или любая из кнопок выбора режимов измерений и математических функций;
- Подтверждение изменений на уровне параметров ENTER (Auto);
- Отмена изменений, сделанных на уровне параметров ESC (Menu).
A: Математическое меню "MATH"
1: HIGH LIMIT → 2: LO LIMIT → 3:PERC REF → 4:dB REF → 5:dBm REF
| HIGH LIMIT | Установка верхнего предела диапазона |
| LO LIMIT | Установка нижнего предела диапазона |
| PERC REF | Установка базового значения для функции "%" |
| dB REF | Установка базового значения напряжения dB |
| dBm REF | Установка базового значения полного сопротивления dBm |
B: Меню триггера "TRIGger"
1: TRIG MOD → 2: HOLD WIN → 3:HOLD CNT
| TRIG MODE | Выбор режима запуска триггера: IMMediate (внутренний), MANUal (ручной) или BUS (по шине) |
| HOLD WIN | Установка диапазона чувствительности удержания показаний |
| HOLD CNT | Подсчет считываний для удержания показаний |
C: Системное меню "SYStem"
1: BEEP STA → 2:BAUD RAT → 3:TX TERM → 4:RETURN → 5:KEY SONG → 6:REVISION → 7:ZERO CAL
| BEEP STA | Включение/отключение звукового сигнала |
| BAUD RAT | Выбор скорости передачи данных для интерфейса RS232C |
| TX TERM | Выбор обозначения терминала для передачи данных по RS232C |
| RETURN | Возврат заводских установок прибора |
| KEY SOUND | Вкл./Откл. звукового сигнала при нажатии кнопок прибора |
| REVISION | Выводит на дисплей информацию о модели и версии программного обеспечения |
| ZERO CAL | Удаление калибровочных коэффициентов (защищено паролем) |
| DC V | AC V | dBm | dB | Hz | |
| AC V | DC V | dBm | dB | Hz | |
| DC V+AC V | dBm | dB | Hz | AC V | DC V |
| DC I | AC I | Hz | | | |
| AC I | DC I | Hz | | | |
| DC I+AC I | Hz | AC I | DC I | | |
| Hz | AC V/AC I | AC I/AC V | | | |
| % | % | ||||
| Comp | HI, IN, LO, PASS, FAIL | ||||
| Max/Min | Max | Min | |||
- Прибор
- Измерительные щупы (1 красн., 1 чёрн.) 2 шт.
- Кабель питания
- Запасной предохранитель 1 шт.
- Предохранитель 500 мА (1 в приборе) 2 шт.
- Предохранитель 2 А (1 в приборе) 2 шт.
- Руководство по эксплуатации
- Упаковочная тара
- Программное обеспечение CP210x Драйвер для виртуального COM порта
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
|
|
| ||||||||||||
|
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Программное обеспечение
|
Переключение скорости измерений изменяет время интегрирования АЦП при измерениях входного сигнала. При максимальной (Fast) скорости интегрирования (25 измерений в секунду) увеличиваются искажения и снижается число разрядов дисплея. Медленное (Slow) интегрирование (5 измерений в секунду) обеспечивает наилучшую точность измерений. Средняя (Medium) скорость (10 измерений в секунду) является компромисом между скоростью и искажениями. ПРИМЕЧАНИЕ: Время интегрирования может быть выбрано для любой измерительной функции кроме частоты, периода, проверки целостности цепи (FAST) и теста. Наверх |
Прибор позволяет выполнять четыре операции над измеренными значениями: вычисление процента "%", вычисление "dB", вычисление "dBm" и сортировка по диапазону. ПРИМЕЧАНИЕ. После включения математических функций "mX+b" и "%", их действие сохраняется при переключении измеряемых функций. Вычисление процентаЕсли выбран расчет процентов, исходное значение должно быть задано. Отображенное на экране считывание будет выражено как процент отклонения от исходного значения. Вычисление процентов представлено следующим образом: Percent = (Input – Reference) / Reference * 100 где Input – измеренное значение, Reference – базовое значение, заданное пользователем, Percent – отображаемый на экране результат вычислений. ПРИМЕЧАНИЕ. Если измеренное значение больше базового, результат будет положительным, если меньше – отрицательным. Вычисление dBВыражение постоянного и переменного напряжения в dB делает возможным масштабирование на больших диапазонах. Соотношение для вычисления dB выглядит следующим уравнением: dB = 20log(VIN / VREF) где VIN – входной сигнал напряжения переменного или постоянного тока, VREF – заданный пользователем базовый уровень напряжения Если на вход подаётся напряжение, равное базовому, прибор отображает "0dB". Если перед выбором режима вычисления dB была задействована функция отностительных измерений, то измеренное значение сначала преобразуется в dB, а затем функция REL применяется к dB. Если REL выбрана после выбора режима dB, то вычисление dB применяется к значению REL. ПРИМЕЧАНИЕ. При расчете dB используется абсолютное значение отношения VIN/VREF. Предельное отрицательное значение dB: -160 dB, что соответствует значениям VIN = 1 мкВ, VREF = 1000 В. Вычисление dBmЗначение dBm определяется соотношением с мощностью потерь в 1 мВт. Прибор отображает значение "0dBm", когда к установленному пользователем базовому значению сопротивления прикладывается напряжение, требуемое для потерь мощности в 1 мВт. Соотношения между dBm, контрольное сопротивление, и напряжение определяются с помощью следующего уравнения: dBm = 10log((VIN² / ZREF) / 1 mW) где VIN – входной сигнал постоянного или переменного тока, ZREF – определенное контрольное сопротивление. Если перед выбором режима вычисления dBm, была задействована функция относительных измерений, то измеренное значение сначала преобразуется в dBm, а затем функция REL применяется к dBm. ПРИМЕЧАНИЕ. Базовое значение сопротивления и входное сопротивление, упомянутые в этой описании являются абсолютно разными. Входное сопротивление связано с внутренним устройством прибора и не может быть изменено с помощью упомянутых выше способов. Вычисление dBm допустимо как для положительного, так и для отрицательного напряжения постоянного тока. Наверх |
| Для правильного определения прибора, в операционной системе должен быть установлен драйвер СР210х- низкоуровневая программа, не взаимодействующая с пользователем напрямую и не имеющая пользовательского интерфейса. Для загрузки драйвера можно пройти по ссылке, размещенной во вкладке "Программное обеспечение". Наверх |
Условия эксплуатации:
Наверх |
Программное обеспечениеПрограммное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.
| CP210x Драйвер для виртуального COM портаДрайвер - низкоуровневая программа, не взаимодействующая с пользователем напрямую и не имеющая пользовательского интерфейса. После инсталляции в операционной системе работает как часть операционной системы, обеспечивая приложениям доступ к ресурсам из списка поддерживаемой аппаратуры АКТАКОМ и соответствующих программ.Версия: 6.7.0.0 Дата изменения: 24.05.2019Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты в течение срока тех. поддержки прибора¹. По окончании срока тех. поддержки - за дополнительную плату. | Загрузить |
¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.
Документация| АВМ-4141, 4142 руководство по эксплуатацииРедакция: 170405 Дата изменения: 24.05.2019 | Читать У Вас уже есть этот прибор? Да Нет | 1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням |
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Распечатать таблицы с указанием калибруемых значений (точек)
| Серийный номер: | |
| Примечание: |
| 500 мВ | 10 мкВ | ±(0.02%+8 е.м.р.) | ±0.179998 мВ | мВ | ||
| 5 В | 100 мкВ | ±(0.02%+4 е.м.р.) | ±0.00139998 В | В | ||
| 50 В | 1 мВ | ±(0.02%+4 е.м.р.) | ±0.0139998 В | В | ||
| 500 В | 10 мВ | ±(0.02%+4 е.м.р.) | ±0.139998 В | В | ||
| 1000 В | 100 мВ | ±(0.02%+1 е.м.р.) | ±0.29998 В | В |
Показать/скрыть таблицу с указанием калибруемых значений (точек)
| 500 мВ | 10 мкВ | ±(0.02%+8 е.м.р.) | ±0.179998 мВ | 49.91 мВ | 50 мВ (10% диапазона) | 50.09 мВ | ДаНет | |
| 249.87 мВ | 250 мВ (50% диапазона) | 250.13 мВ | ||||||
| 449.83 мВ | 450 мВ (90% диапазона) | 450.17 мВ | ||||||
| 5 В | 100 мкВ | ±(0.02%+4 е.м.р.) | ±0.00139998 В | 0.4995 В | 0.5 В (10% диапазона) | 0.5005 В | ДаНет | |
| 2.4991 В | 2.5 В (50% диапазона) | 2.5009 В | ||||||
| 4.4987 В | 4.5 В (90% диапазона) | 4.5013 В | ||||||
| 50 В | 1 мВ | ±(0.02%+4 е.м.р.) | ±0.0139998 В | 4.995 В | 5 В (10% диапазона) | 5.005 В | ДаНет | |
| 24.991 В | 25 В (50% диапазона) | 25.009 В | ||||||
| 44.987 В | 45 В (90% диапазона) | 45.013 В | ||||||
| 500 В | 10 мВ | ±(0.02%+4 е.м.р.) | ±0.139998 В | 49.95 В | 50 В (10% диапазона) | 50.05 В | ДаНет | |
| 249.91 В | 250 В (50% диапазона) | 250.09 В | ||||||
| 449.87 В | 450 В (90% диапазона) | 450.13 В | ||||||
| 1000 В | 100 мВ | ±(0.02%+1 е.м.р.) | ±0.29998 В | 99.88 В | 100 В (10% диапазона) | 100.12 В | ДаНет | |
| 499.8 В | 500 В (50% диапазона) | 500.2 В | ||||||
| 899.72 В | 900 В (90% диапазона) | 900.28 В |
| 500 мВ | 10 мкВ | ±(0.5%+30 е.м.р.) | ±2.79995 мВ | мВ | ||
| 5 В | 100 мкВ | ±(0.35%+10 е.м.р.) | ±0.01849965 В | В | ||
| 50 В | 1 мВ | ±(0.35%+10 е.м.р.) | ±0.1849965 В | В | ||
| 500 В | 10 мВ | ±(0.35%+15 е.м.р.) | ±1.899965 В | В | ||
|
